2016/04/11 †

本研究室の研究対象の一つであるTOYOTA社製PRIUS(Fig1参照) その中のモータ&発電機の理解を深めるため、半日使ってバラバラにしました。研究対象をバラバラにして大丈夫なのか？とお思いでしょうが、安心してください、あと２つあります。以下に解体していく様子を示します。

解体 †

解体開始→解体後 †

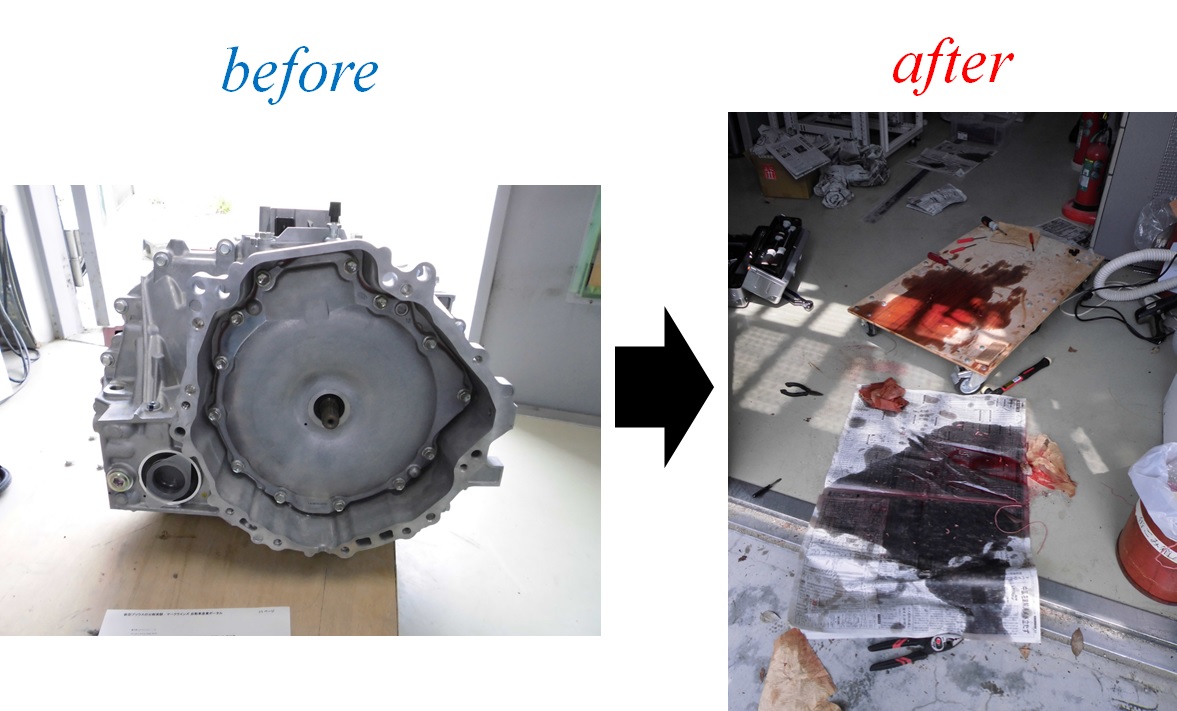

　概要として、解体前の様子と解体後の様子を示します。事後がなかなかグロいですね。

STEP1　モータ固定子とご対面 †

0番ねじ[発電機側縁]を外しました

1番ねじ[端子周り]を外しました

2番ねじ[端子周り2]を外しました

3番ねじ[端子周り2]を外しました

3番ねじ[モータ軸カバー]を外しました

4番ねじ[モータ軸殻]を外しました

ピンク色の封止材をカッターで切断

モータ固定子&回転子にご対面

取れたモータ側殻[5番]はこんな感じ

モータ側殻[5番]は解体対象はこんな感じ

モータ固定子を外すのが無茶苦茶大変だった舟木先生(握力80kg)井渕先生(元チャリ部)林(元落語研究会)の怪力自慢の精鋭を以ってしても大変だった。永久磁石は凄い、偉い。

モータ固定子と笑顔の私（林）。

モータ固定子

モータ回転子磁力が凄い

既に血（オイル）が溢れだしています

STEP2　動力分割機構むき出しに †

STEP3　機械的な要素を外す †

STEP4　発電機とご対面 †

STEP5　天日干し †

参考資料 †

1.)http://www.marklines.com/ja/report/rep863_201004 2.)http://www.toyota.co.jp/jpn/tech/environment/technology_file/hybrid.html 3.)http://info.ornl.gov/sites/publications/files/Pub26762.pdf[注意pdf!]
