2016/04/11

本研究室の研究対象の一つであるTOYOTA社製PRIUS その中のモータ&発電機の理解を深めるため、半日使ってバラバラにしました。 研究対象をバラバラにして大丈夫なのか?とお思いでしょうが、安心してください、あと2つあります。以下に解体していく様子を示します。

解体

解体開始→解体後

 概要として、解体前の様子と解体後の様子を示します。事後がなかなかグロいですね。

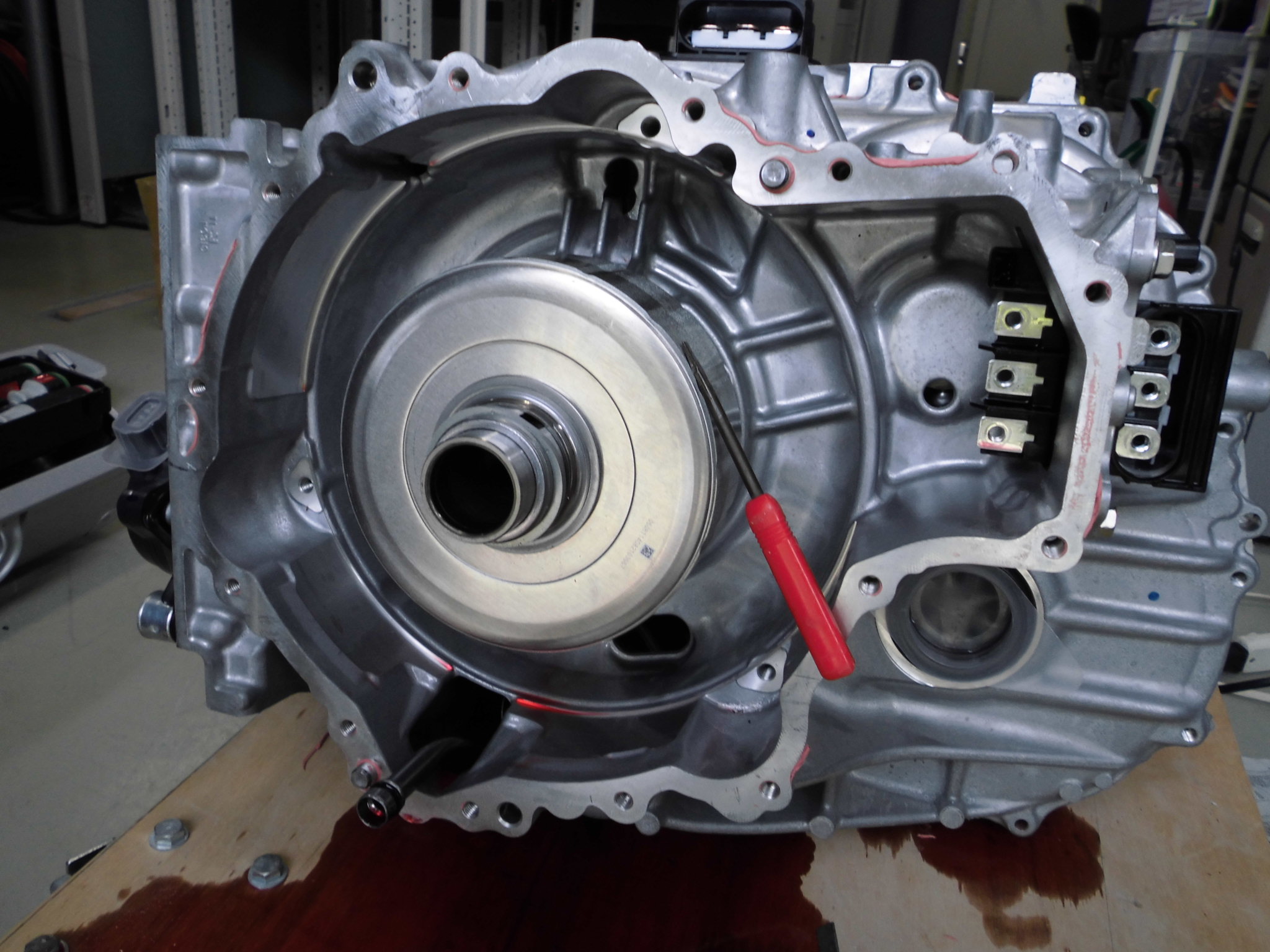

STEP1 モータ固定子とご対面

  • 0番ねじ[発電機側縁]を外した


  • 1番ねじ[端子周り]を外した

20160409093323.jpg 20160409093528.jpg

  • 2番ねじ[発電側縁Ⅱ]を外した


  • 3番ねじ[モータ軸カバー]を外した

20160409094128.jpg 20160409094247.jpg 20160409094432.jpg

  • 4番ねじ[モータ軸殻]を外しました

ピンク色の封止材をカッターで切断


ぱっくり


  • モータ固定子&回転子にご対面

上手に取れましたー


  • 取れたモータ側殻[5番]はこんな感じ


モータ固定子を外すのが無茶苦茶大変だった 舟木先生(握力80kg)井渕先生(元チャリ部)林(元落語研究会)の怪力自慢の精鋭を以ってしても大変だった。コツは気合。

  • モータ固定子と笑顔の私(林)。


  • モータ固定子&回転子


  • モータ回転子

磁力が凄い。ここは後から取れます。


  • 既に血(オイル)が溢れだしています


STEP2 動力分割機構むき出しに

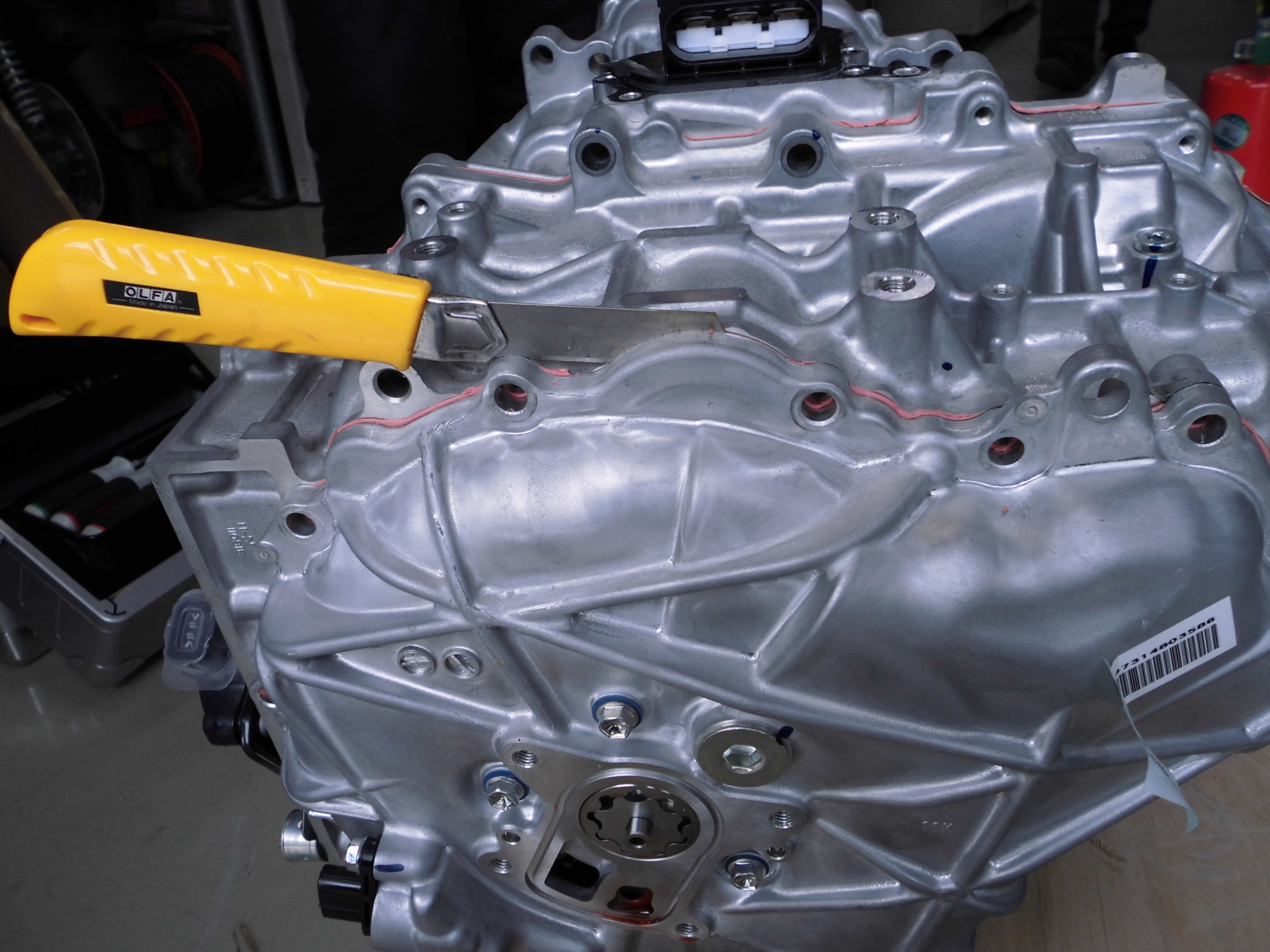

  • 動力分割機構をみるため真ん中にカッターを入れていきます

20160409102043.jpg 20160409102356.jpg

  • あられもない姿に

左がモータ 右が発電機

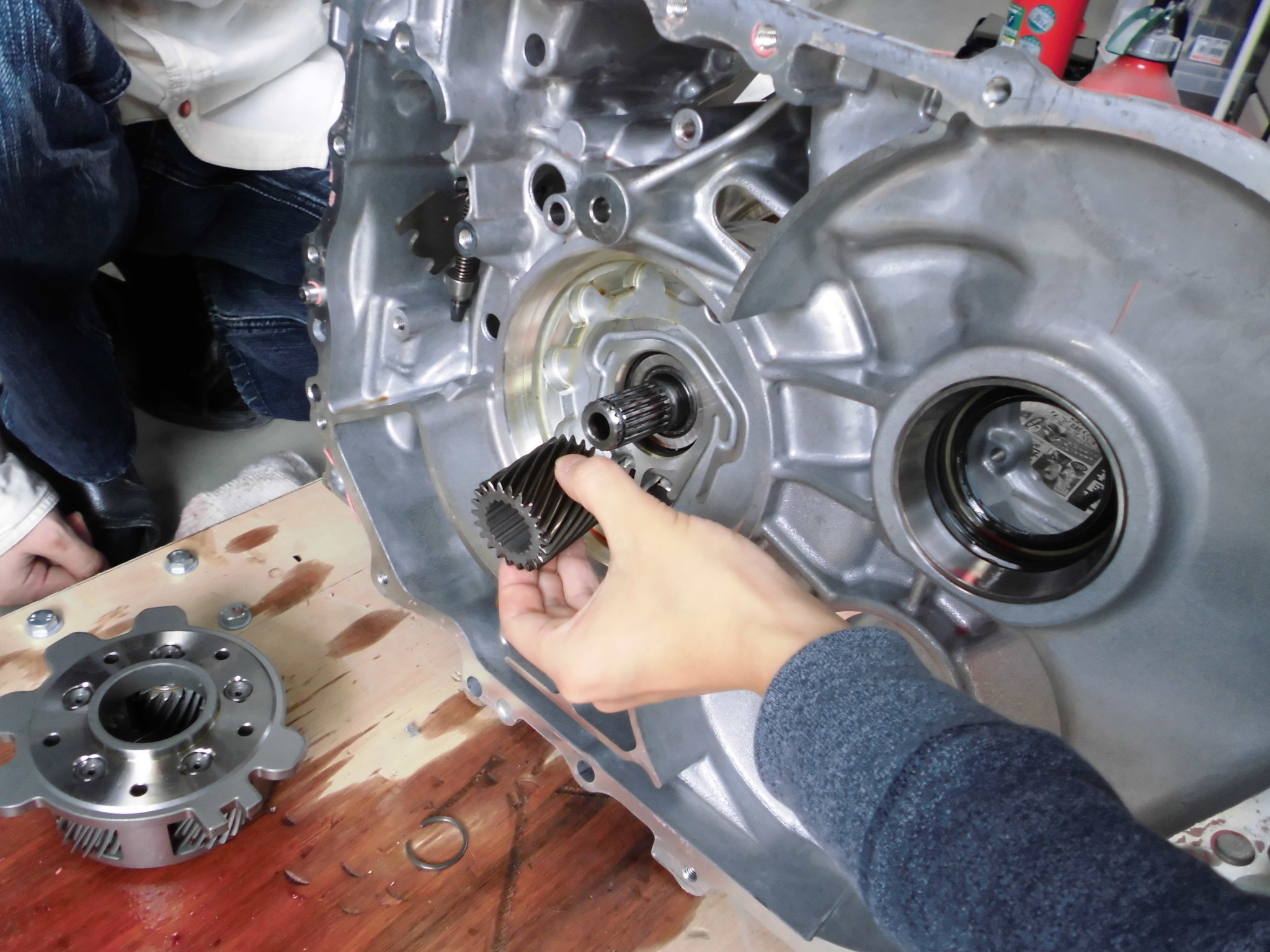

  • (発電機側)ギアが引っこ抜ける

20160409103017.jpg 20160409103146.jpg

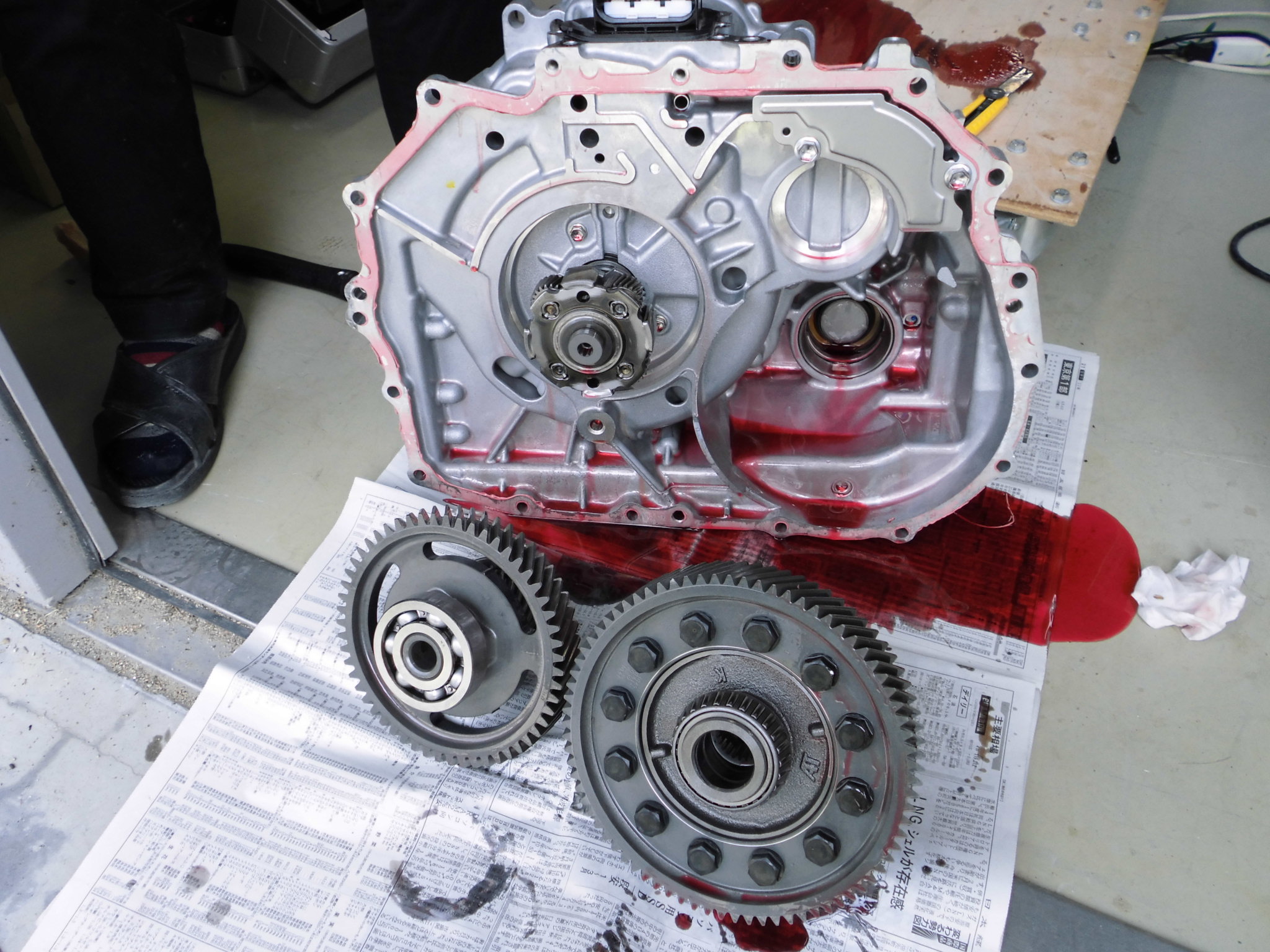

  • またもや流血(オイル)

モータ側の様子


STEP3 モータ側の機械的な要素を外す

  • オイル入れる管を取る

20160409103731.jpg 20160409103800.jpg

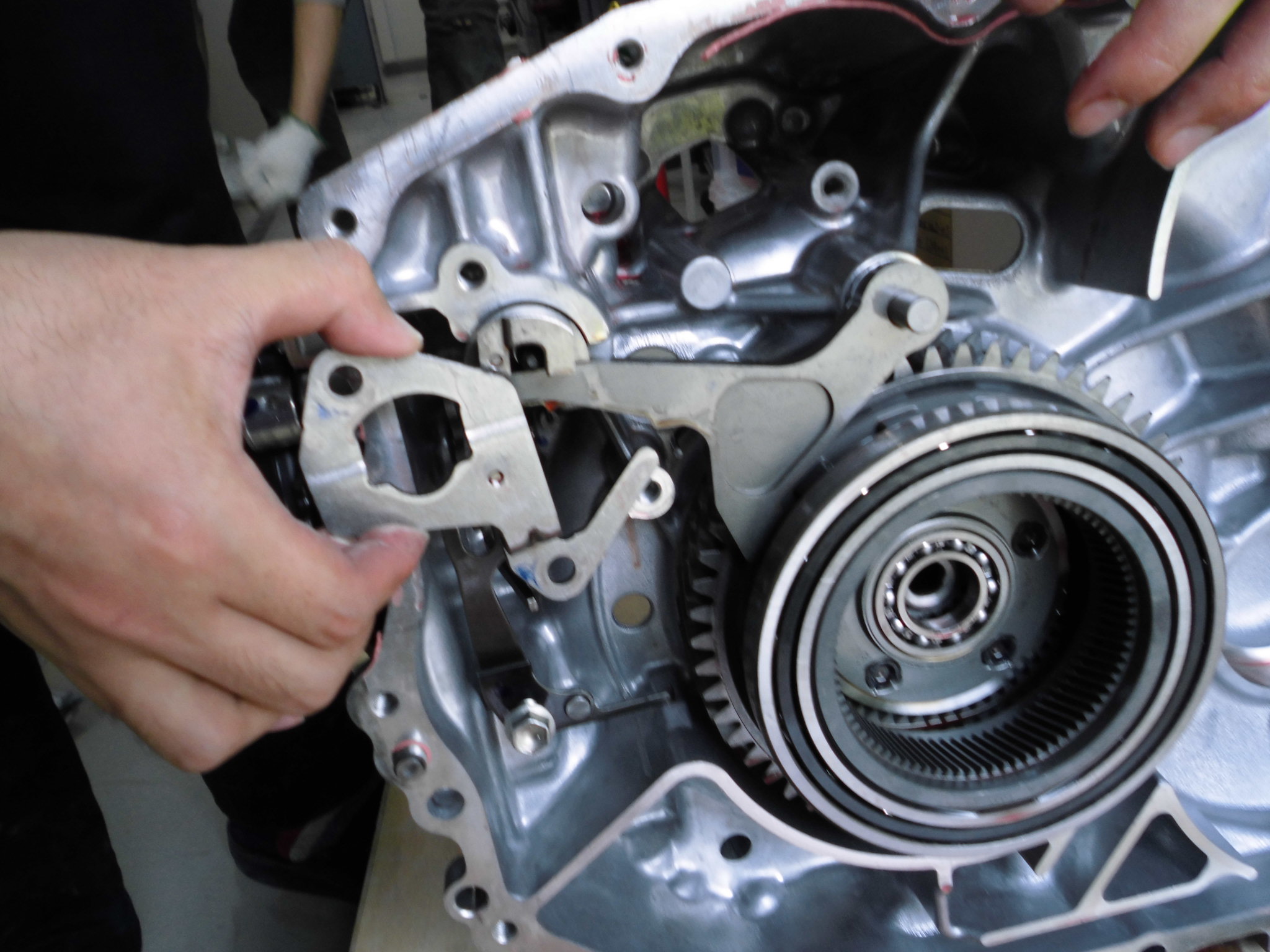

  • 機械的なものを取る

20160409103845.jpg 20160409103935.jpg 20160409104020.jpg

20160409103832.jpg 20160409104048.jpg 20160409104103.jpg

  • モータ遊星ギアを取る


  • モータ遊星ギア2[7番]を取る

20160409104300.jpg 20160409104341.jpg

  • モータ端子[8番]を取る

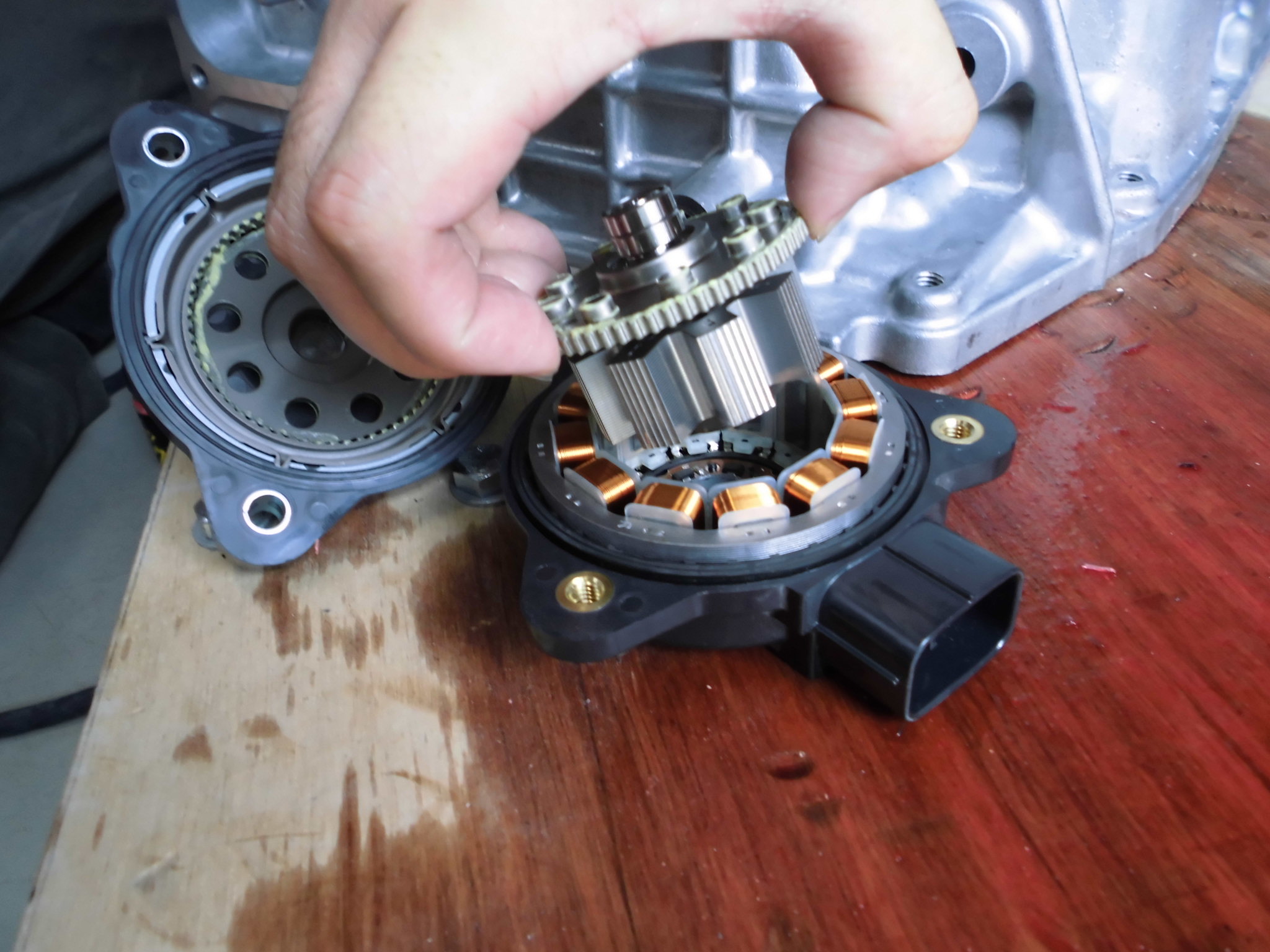

  • モータ側面の黒いカバーを取る

ネジを外すため、カバーに穴を開けて引っこ抜く


モータ側面黒いカバーネジ[11番]を外す

20160409111256.jpg 20160409111328.jpg

  • モータ側面の得体のしれないもの[9番10番]を取る

20160409110705.jpg 20160409111053.jpg

  • モータ側面黒いカバーねじ[12番]を取れた


  • モータ側面黒いカバーを取れた

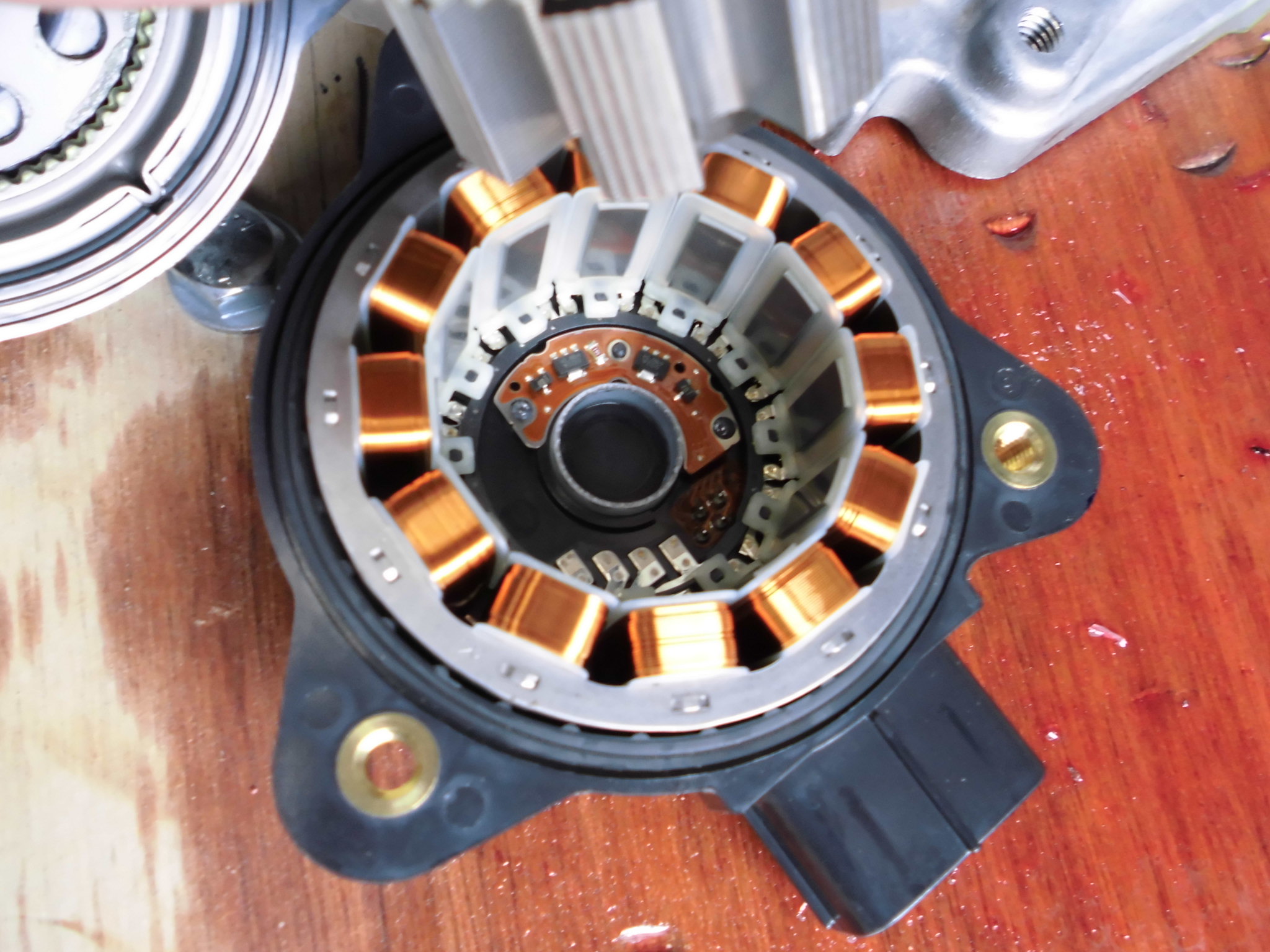

その中身

20160409111628.jpg 20160409111659.jpg 20160409111646.jpg

  • ギアを外して 20160409113442.jpg
  • モータ回転子とれました 20160409114104.jpg
  • 取れた後 20160409114118.jpg

STEP4 発電機とご対面

  • 発電機側の殻を外すためカッターの刃を押し込む

大変手間がかかる作業ですが舟木先生に任せました

20160409103741.jpg 20160409113015.jpg

  • 綺麗に取れましたー。


  • 発電機側殻内のねじ[13番]をとる


  • 発電機側端子のねじ[14番]をとる


  • 発電機固定子と回転子を離す(これは一人で生ける)


STEP5 天日干し

  • 天気がいいので外に並べてみました


参加者

舟木先生、井渕先生、林、安井、福永、増田

参考資料

1.)自動車ポータル,新型プリウス解体実験,http://www.marklines.com/ja/report/rep863_201004

2.)TOYOTAテクノロジーファイル,http://www.toyota.co.jp/jpn/tech/environment/technology_file/hybrid.html

3.)T. A. Burress, et al.:"EVALUATION OF THE 2010 TOYOTA PRIUS HYBRID SYNERGY DRIVE SYSTEM" ,http://info.ornl.gov/sites/publications/files/Pub26762.pdf[注意pdf!]
