2016/04/11 †

本研究室の研究対象の一つであるTOYOTA社製PRIUS(Fig1参照) その中のモータ&発電機の理解を深めるため、半日使ってバラバラにしました。研究対象をバラバラにして大丈夫なのか？とお思いでしょうが、安心してください、あと２つあります。以下に解体していく様子を示します。

解体 †

解体開始→解体後 †

　概要として、解体前の様子と解体後の様子を示します。事後がなかなかグロいですね。

STEP1　モータ固定子とご対面 †

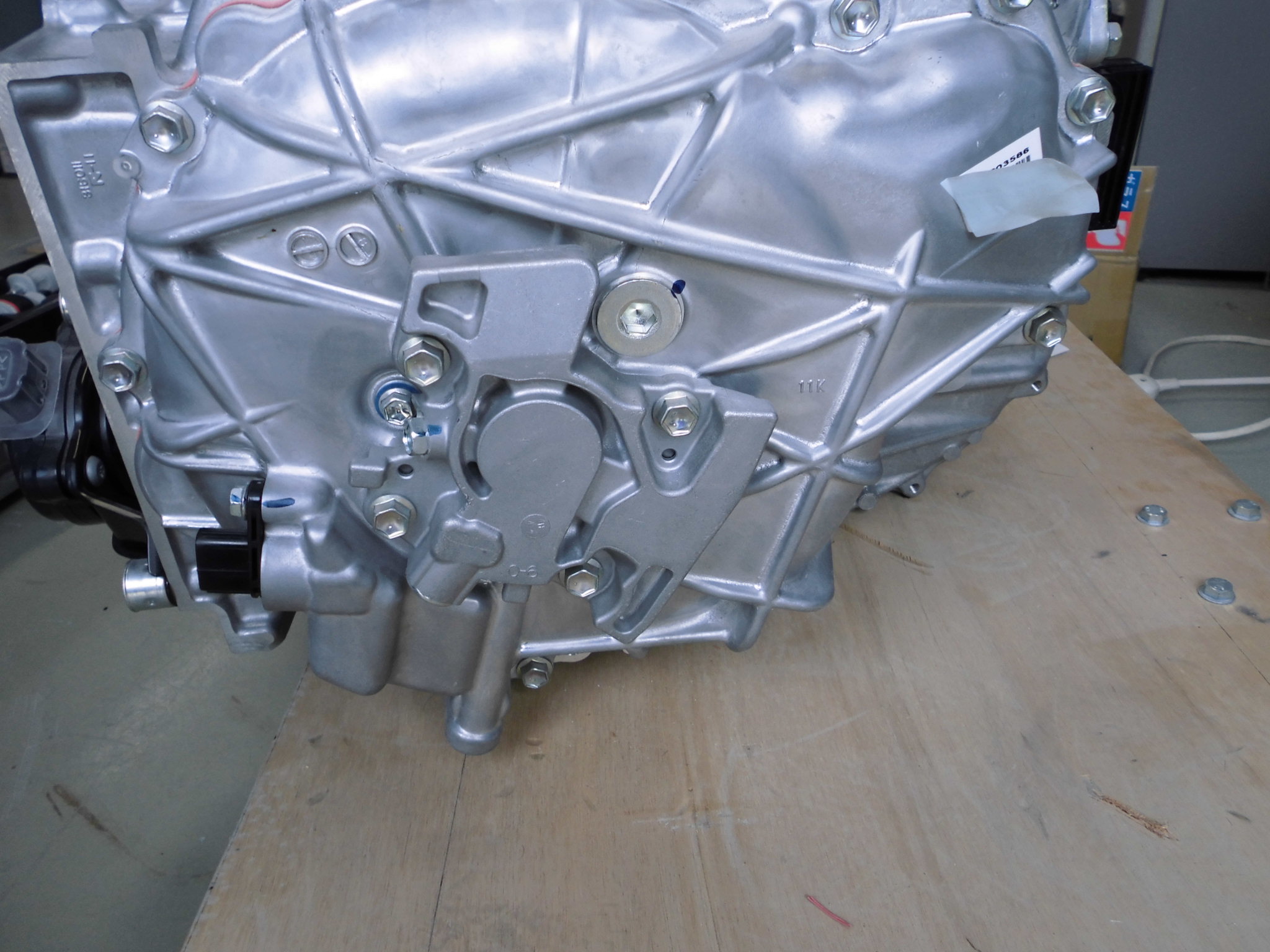

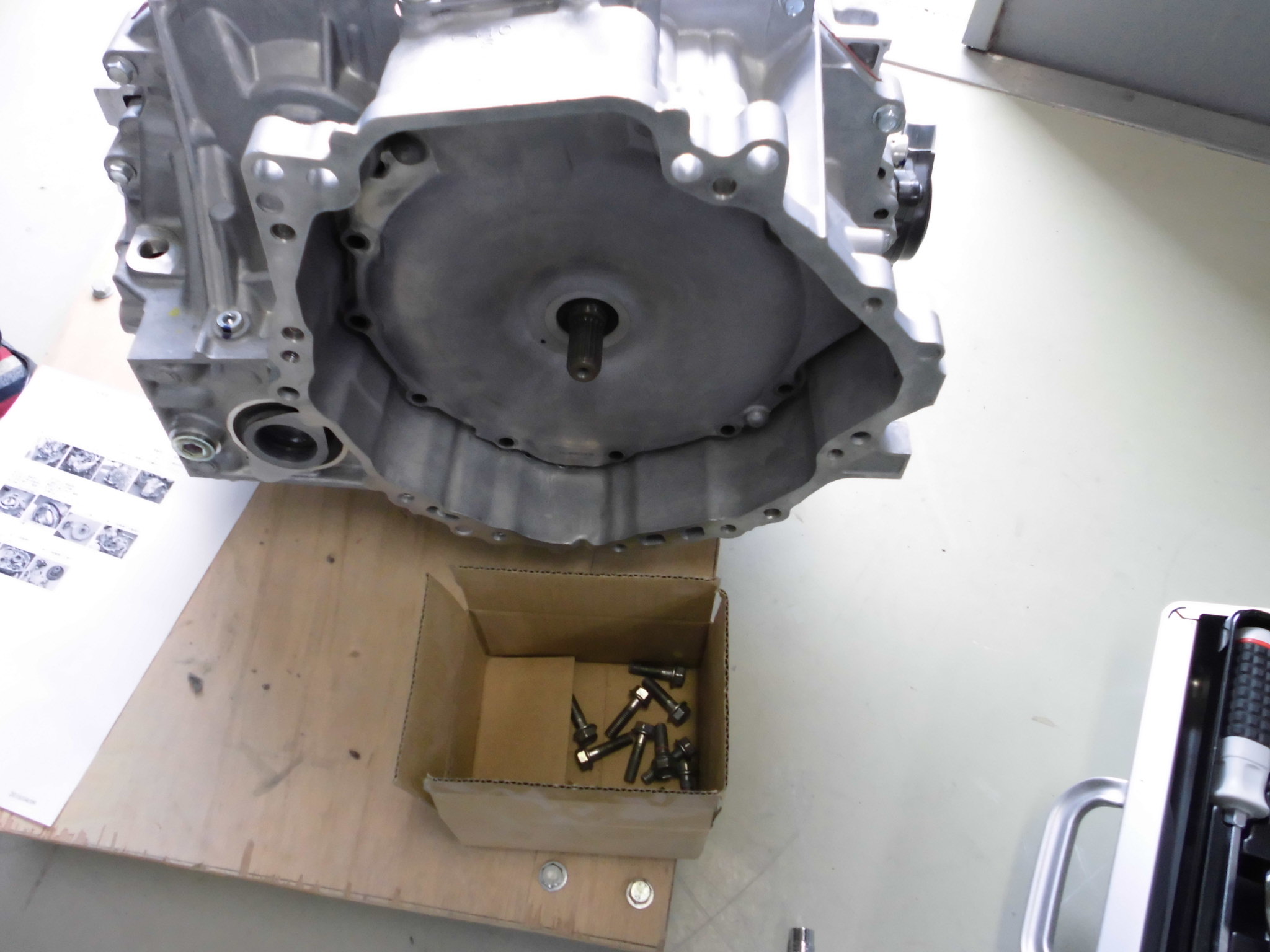

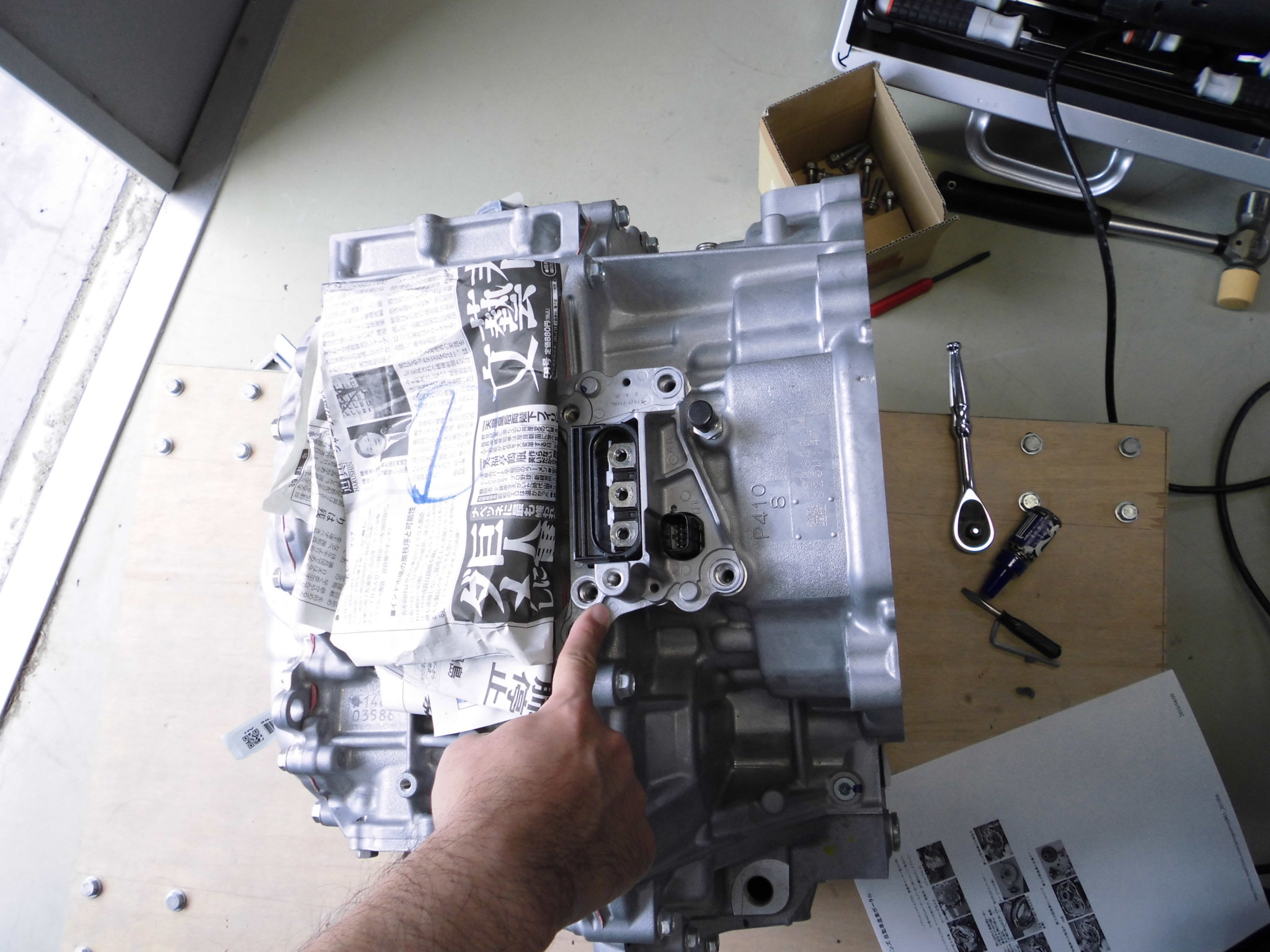

0番ねじ[発電機側縁]を外した

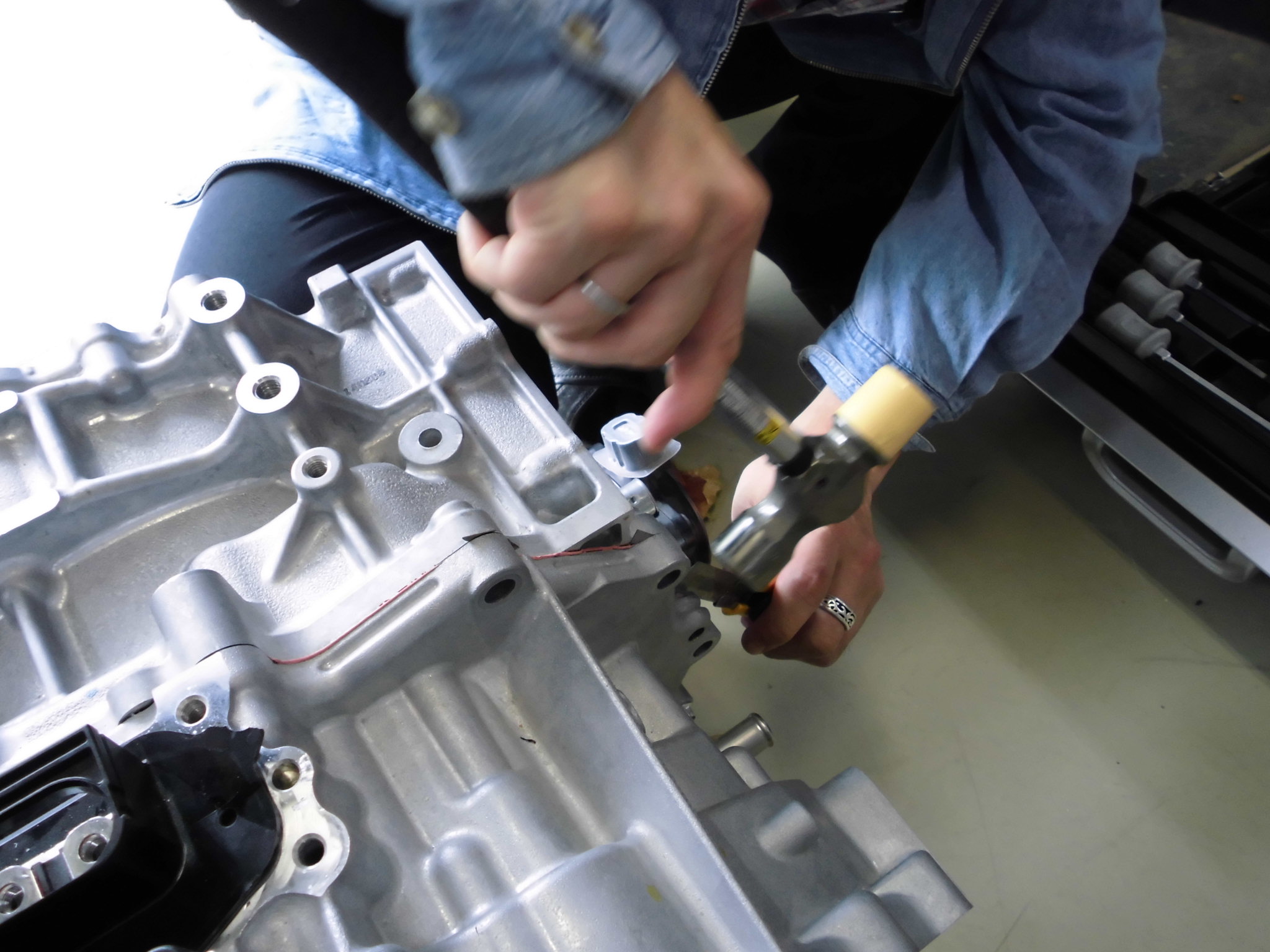

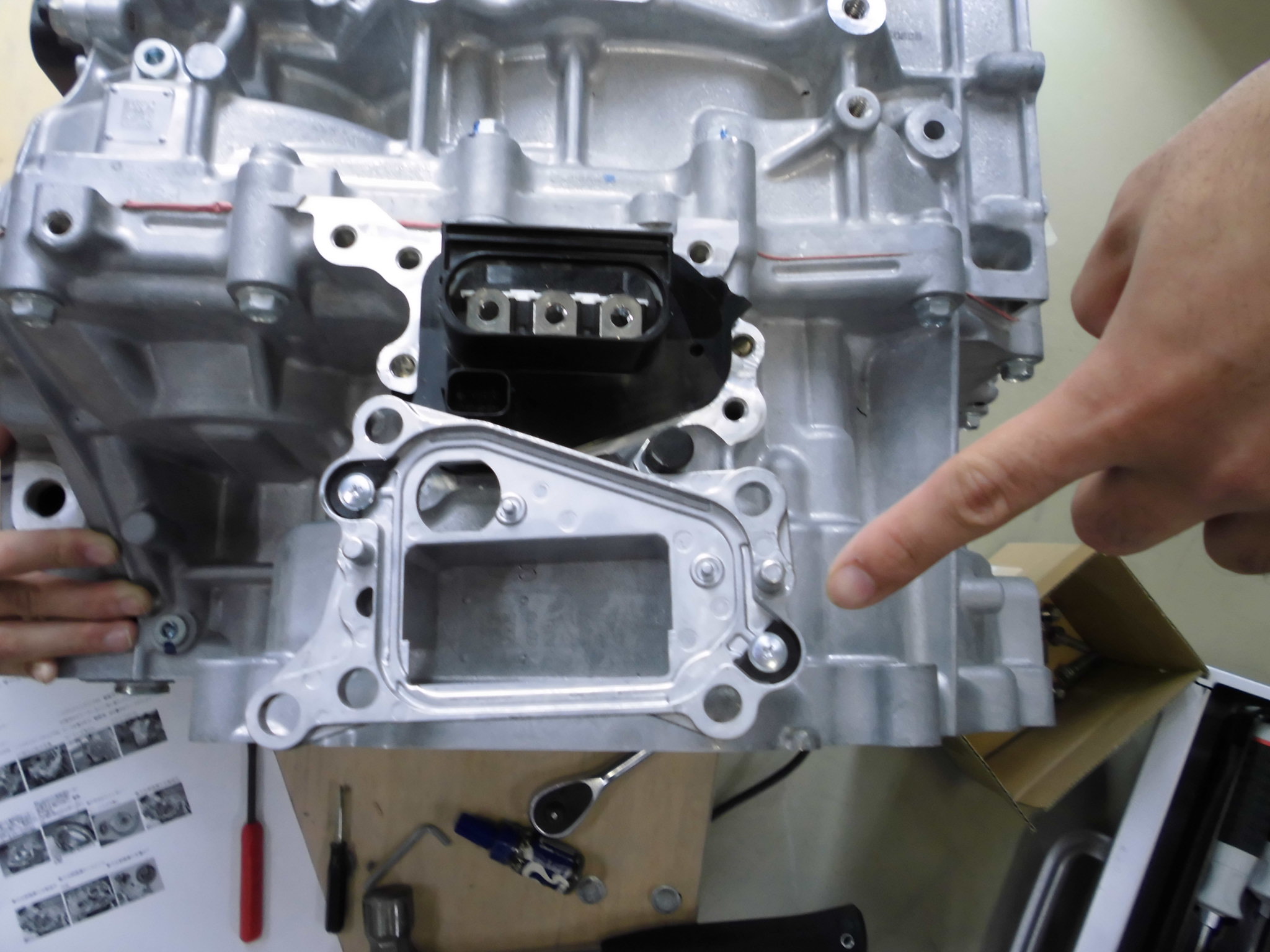

1番ねじ[端子周り]を外した

2番ねじ[発電側縁Ⅱ]を外した

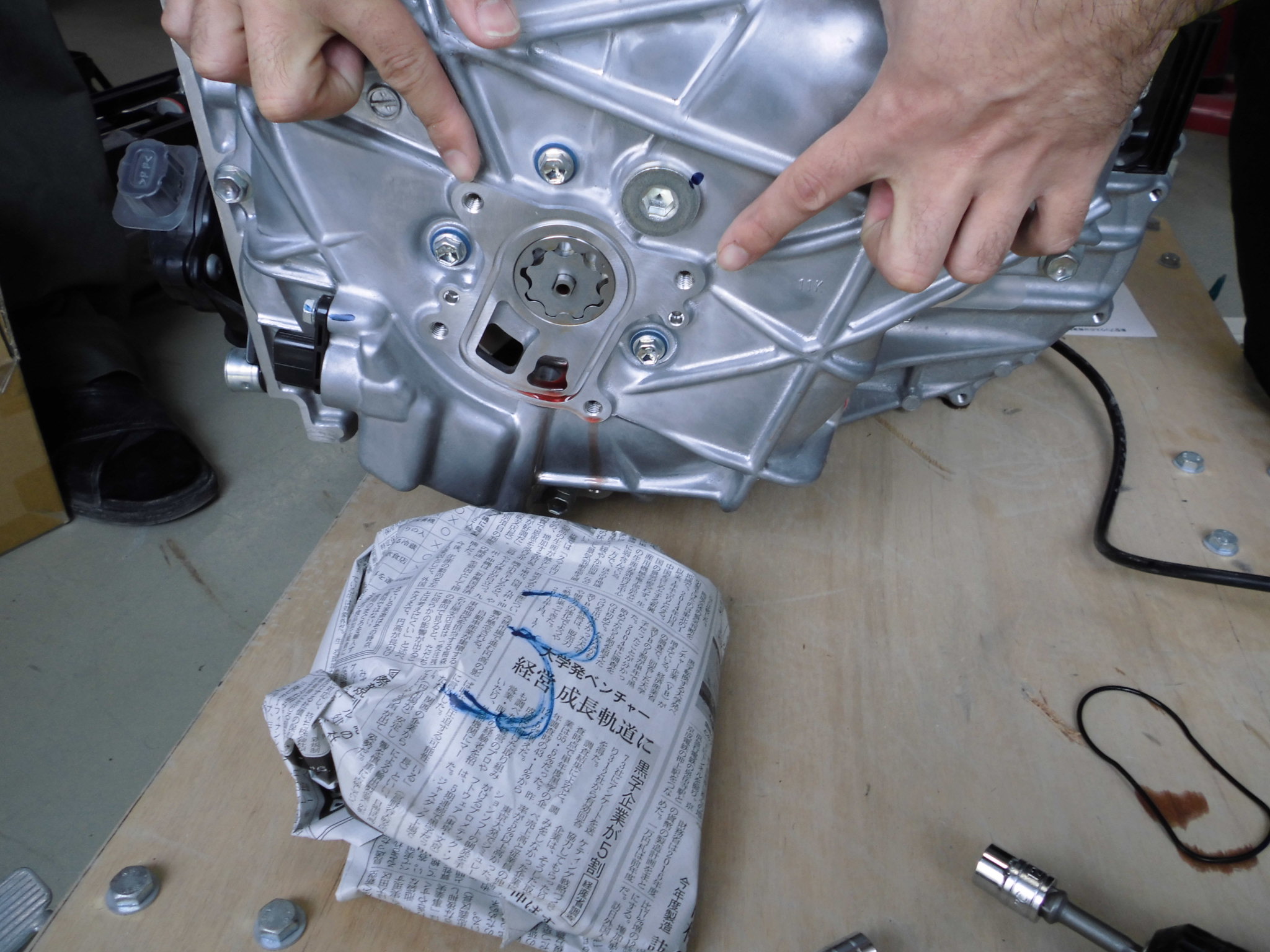

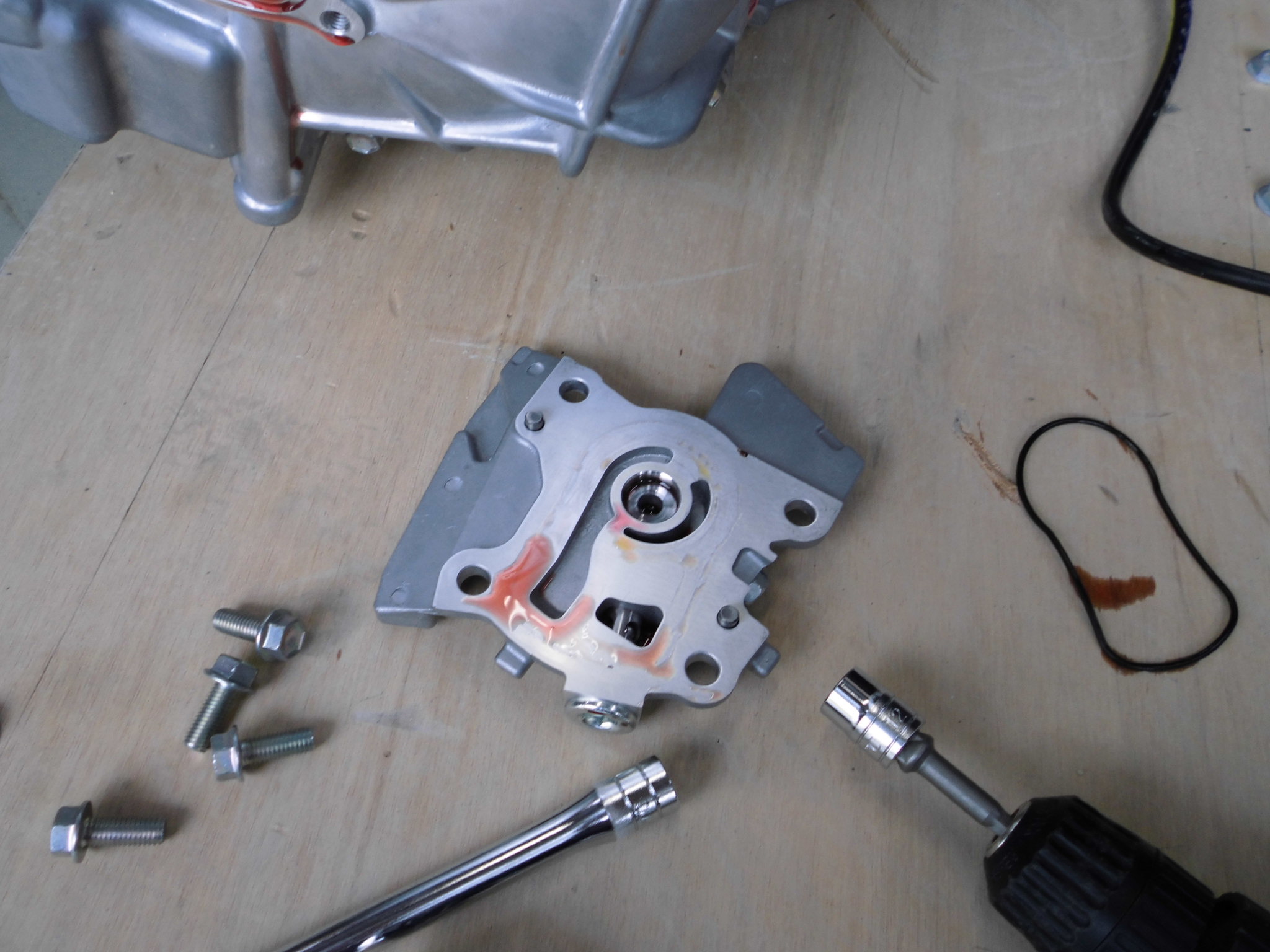

3番ねじ[モータ軸カバー]を外した

4番ねじ[モータ軸殻]を外しました

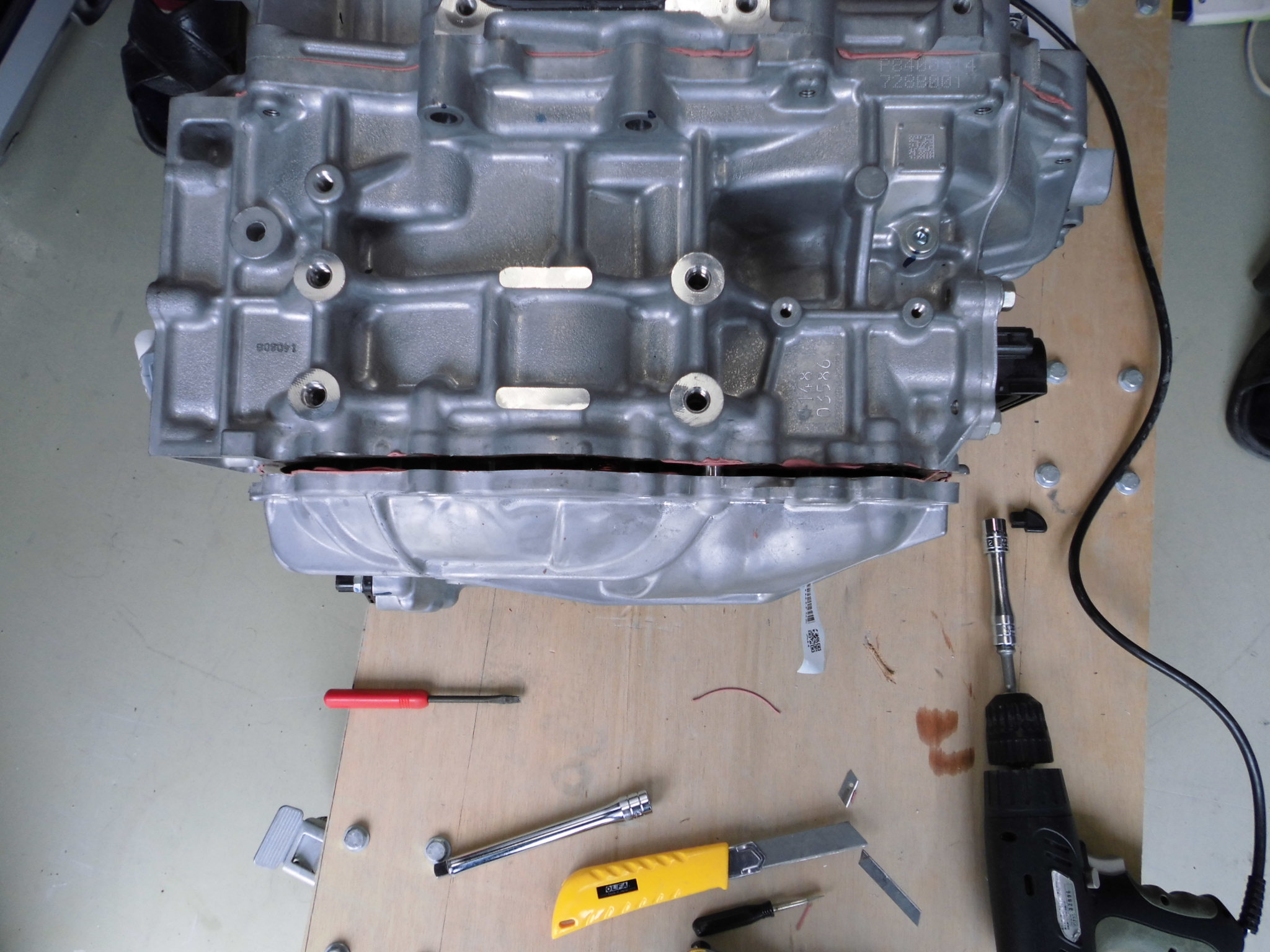

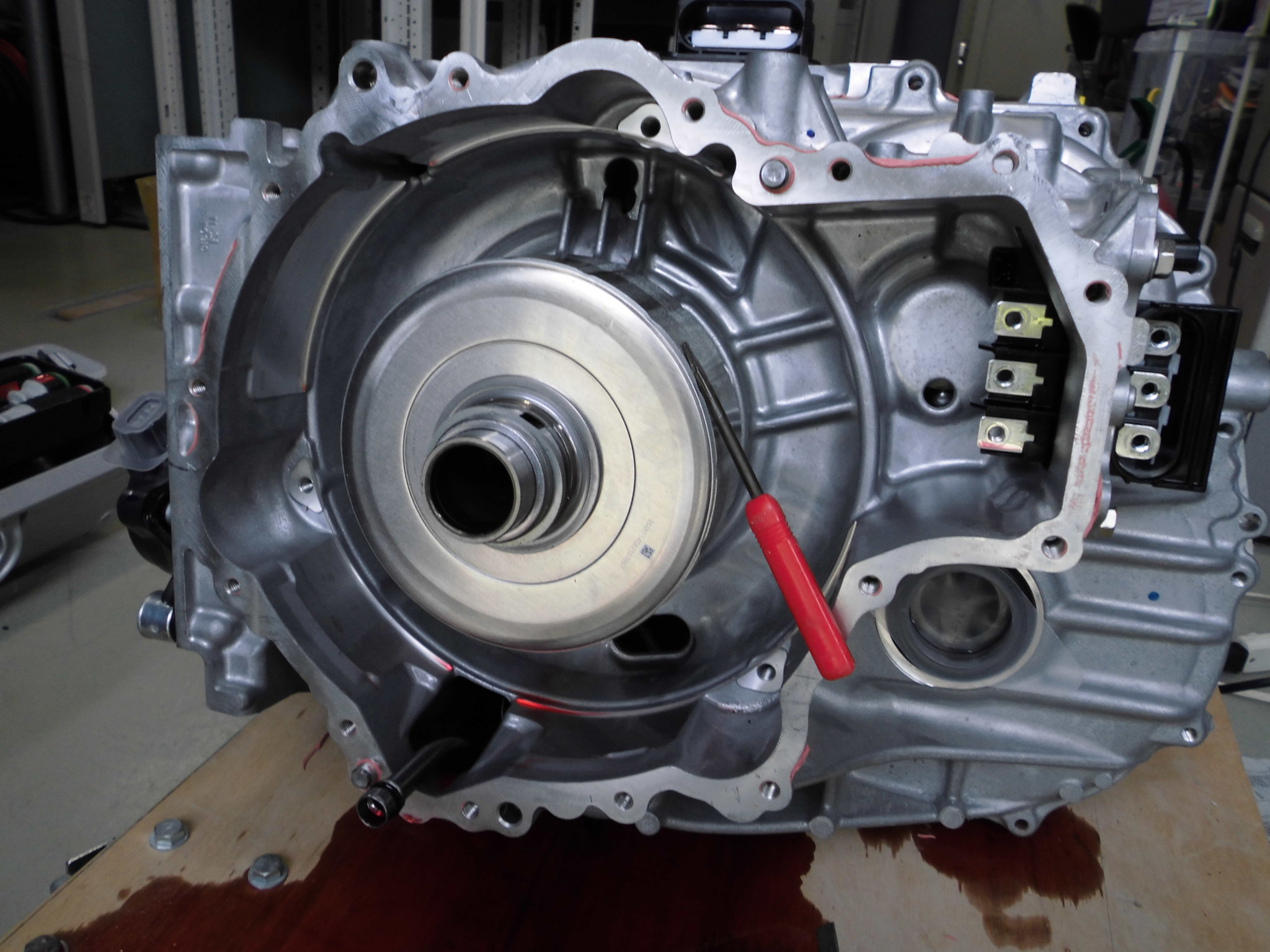

ピンク色の封止材をカッターで切断

ぱっくり

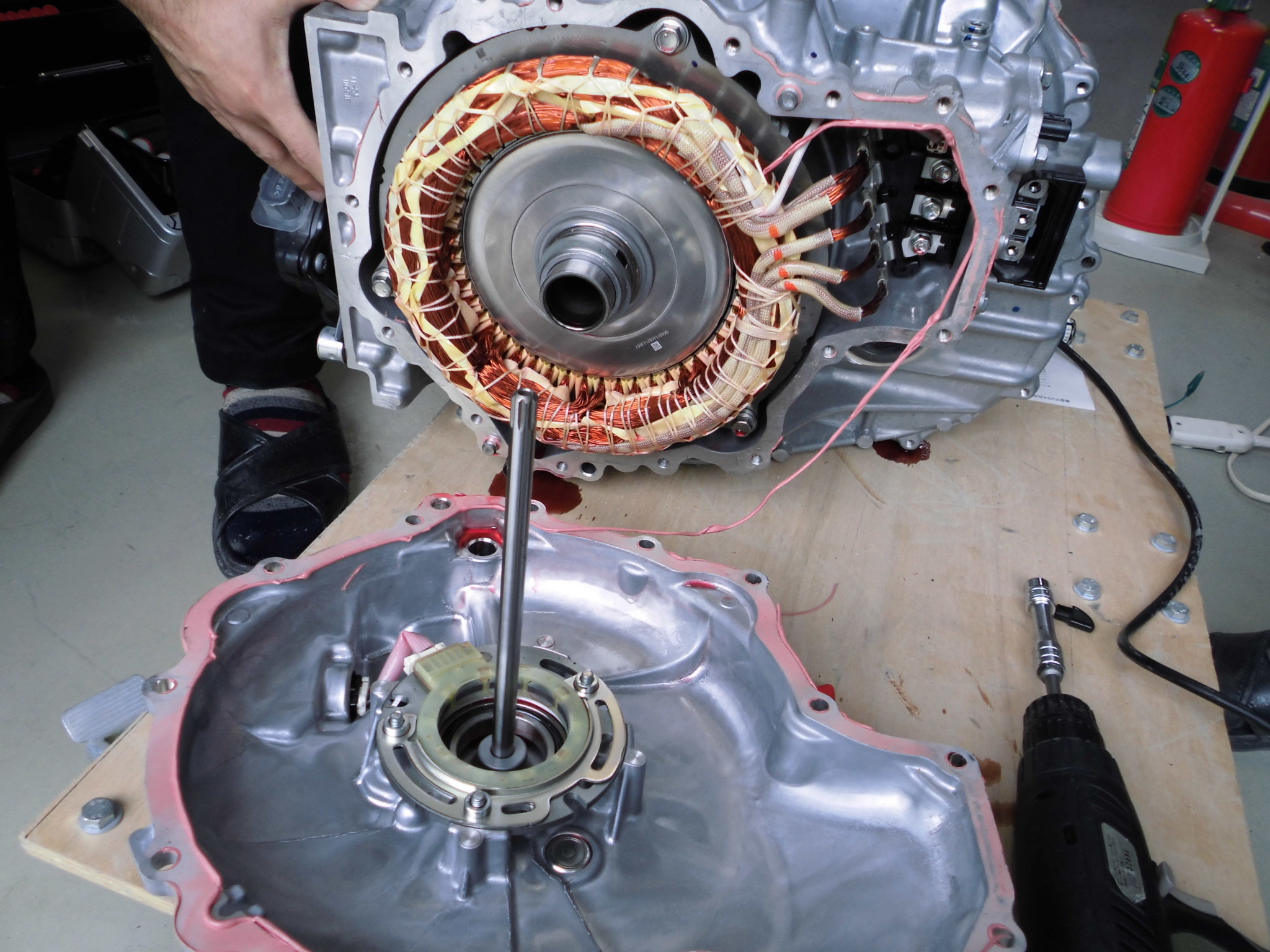

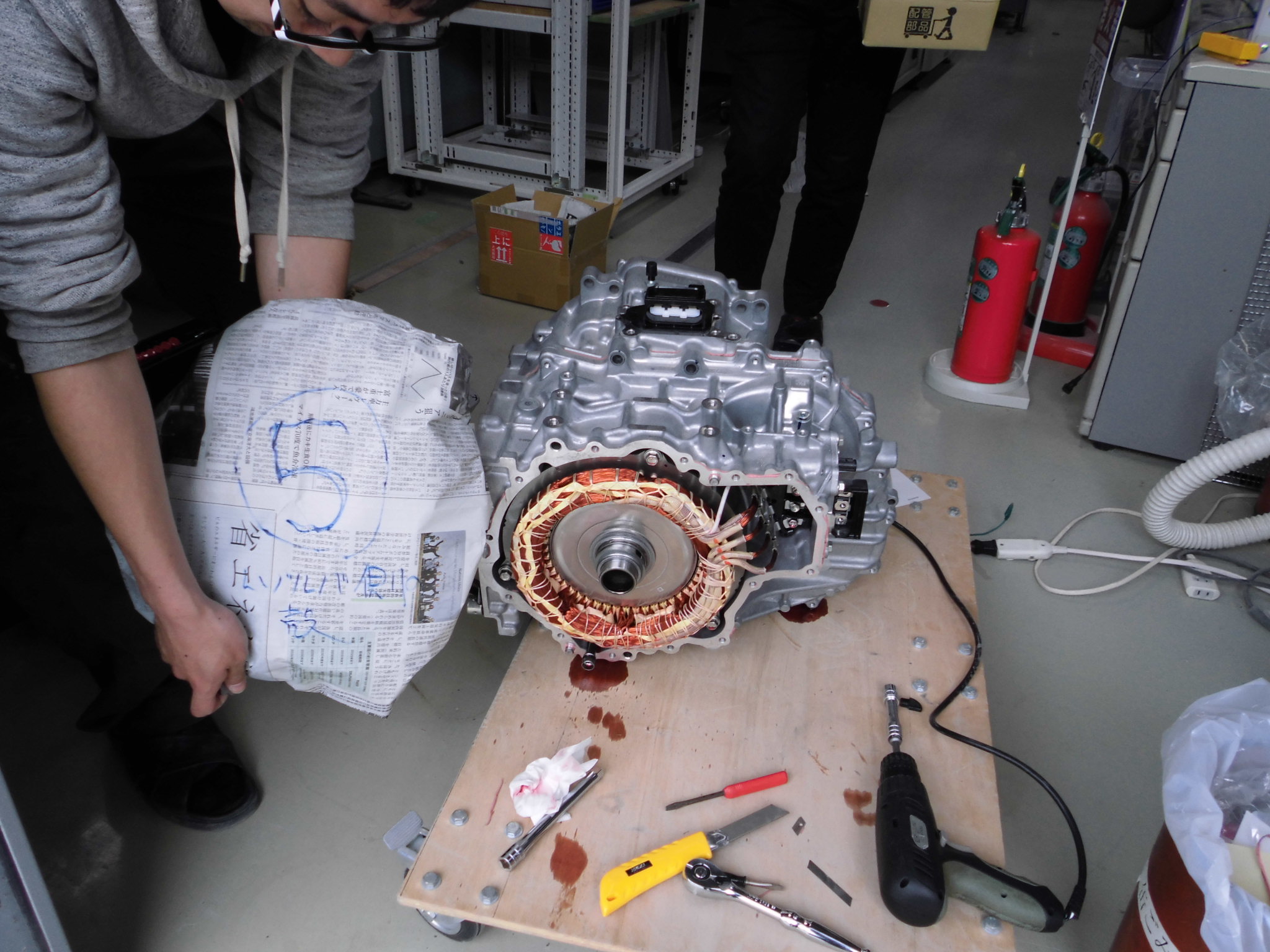

モータ固定子&回転子にご対面

上手に取れましたー

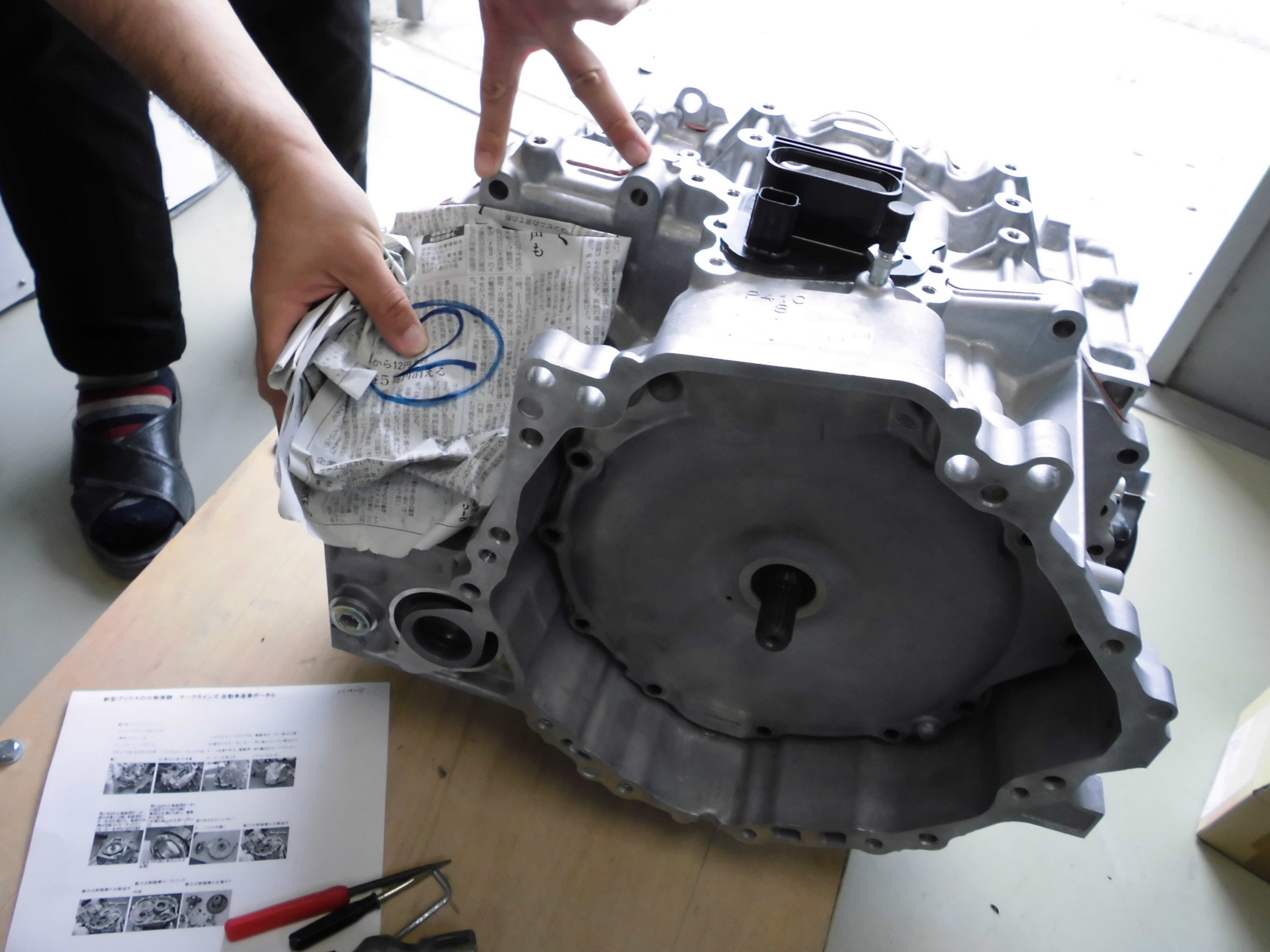

取れたモータ側殻[5番]はこんな感じ

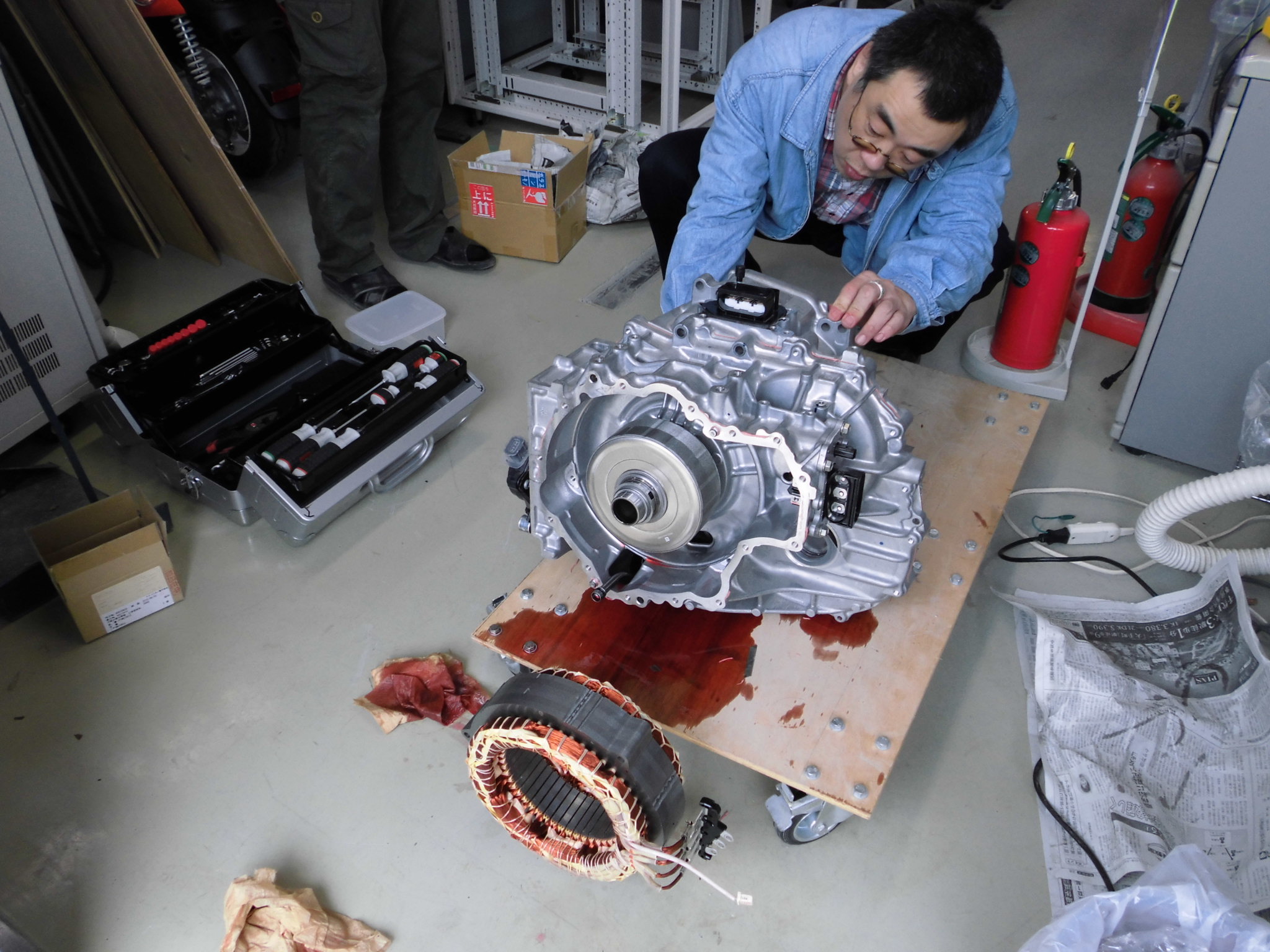

モータ固定子を外すのが無茶苦茶大変だった舟木先生(握力80kg)井渕先生(元チャリ部)林(元落語研究会)の怪力自慢の精鋭を以ってしても大変だった。コツは気合。

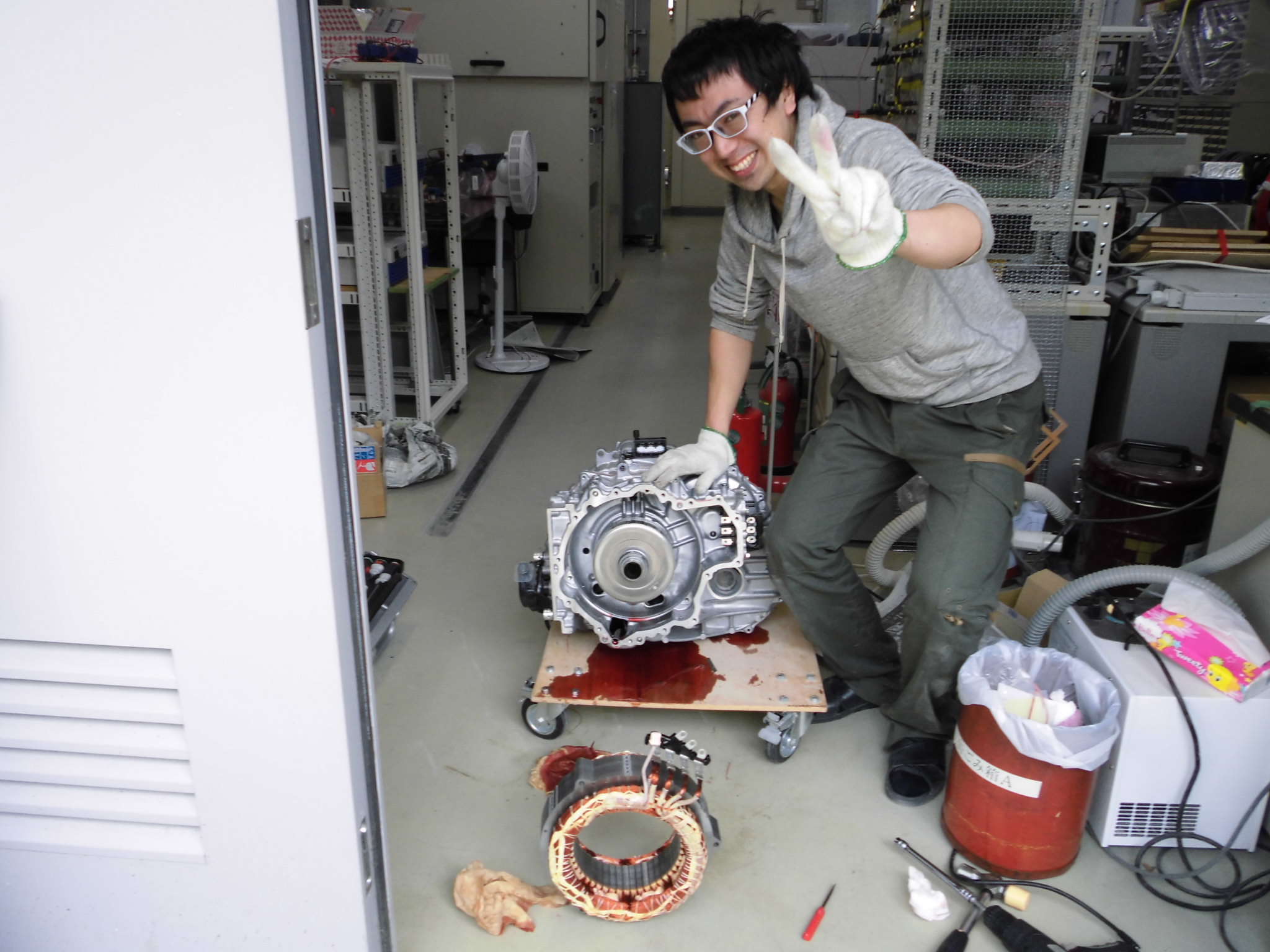

モータ固定子と笑顔の私（林）。

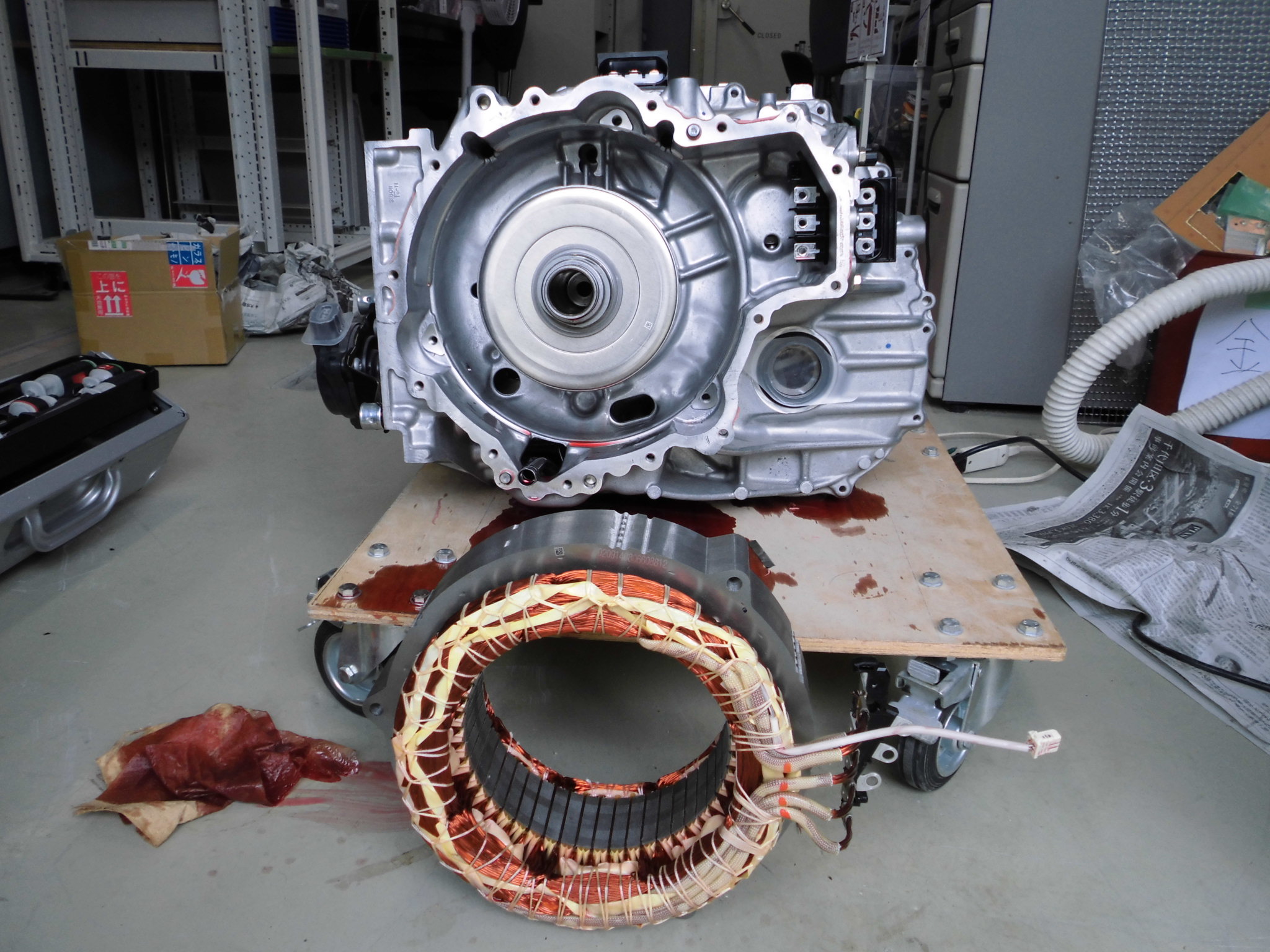

モータ固定子&回転子

モータ回転子

磁力が凄い。ここは後から取れます。

既に血（オイル）が溢れだしています

STEP2　動力分割機構むき出しに †

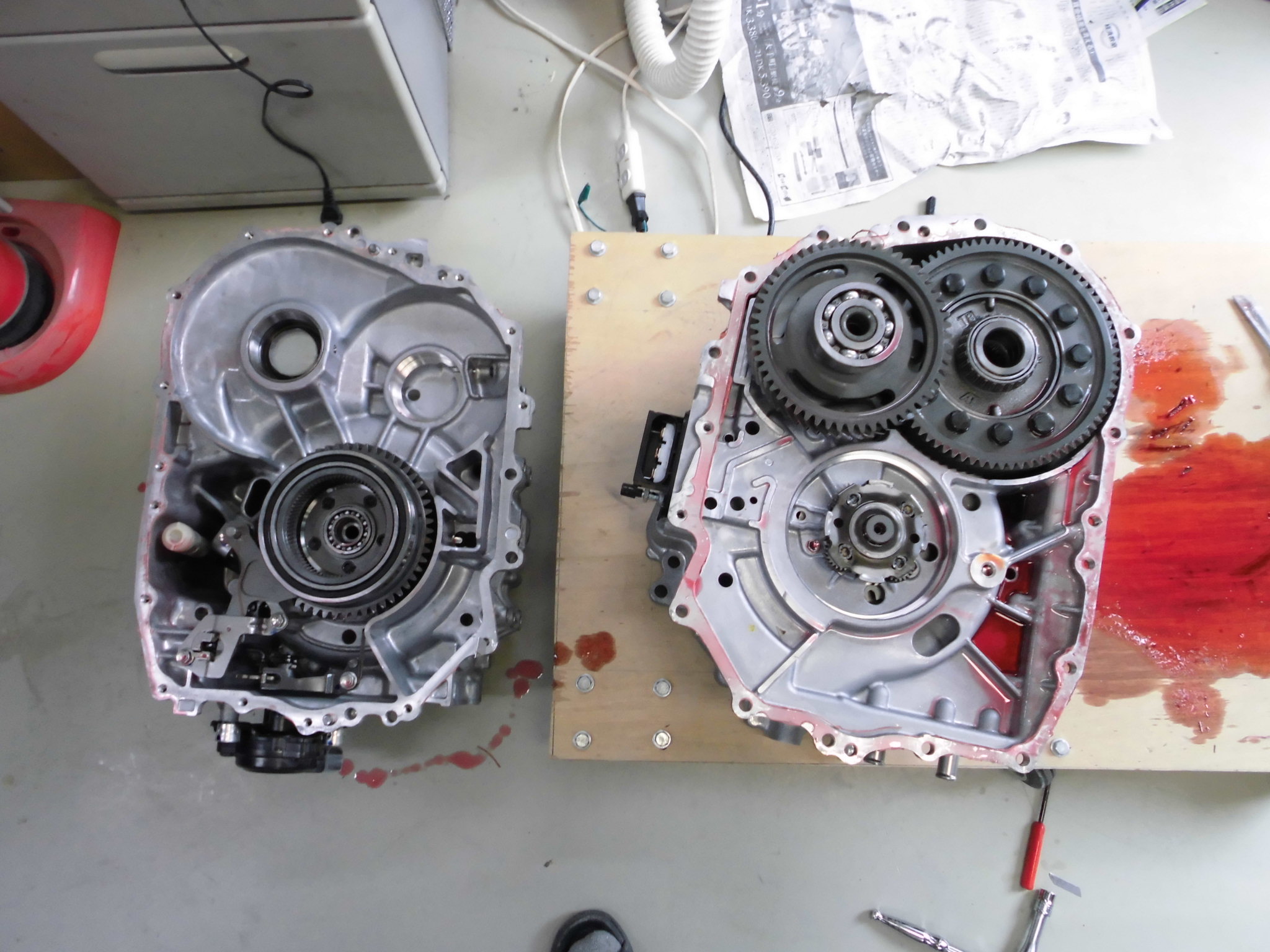

動力分割機構をみるため真ん中にカッターを入れていきます

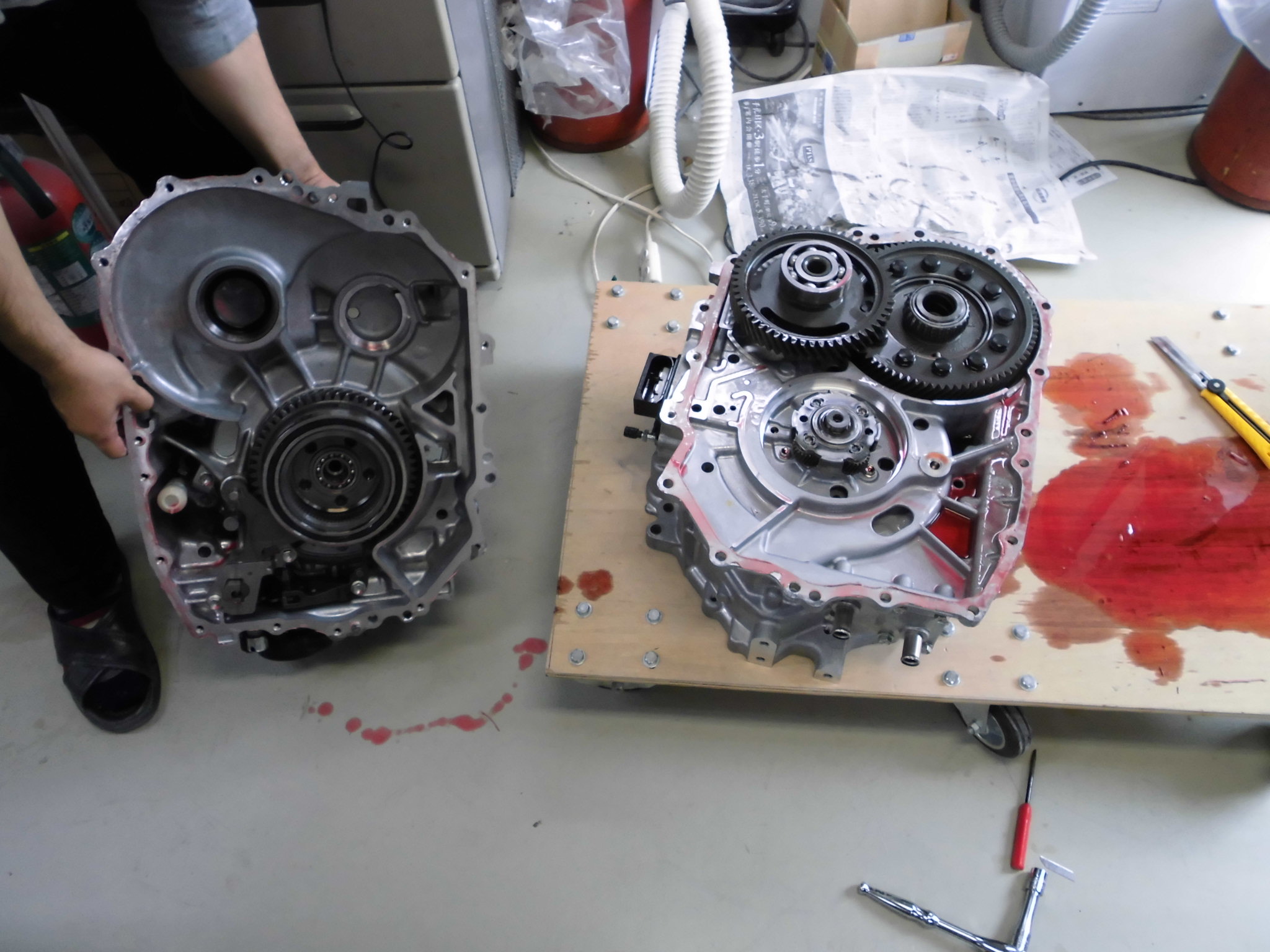

あられもない姿に

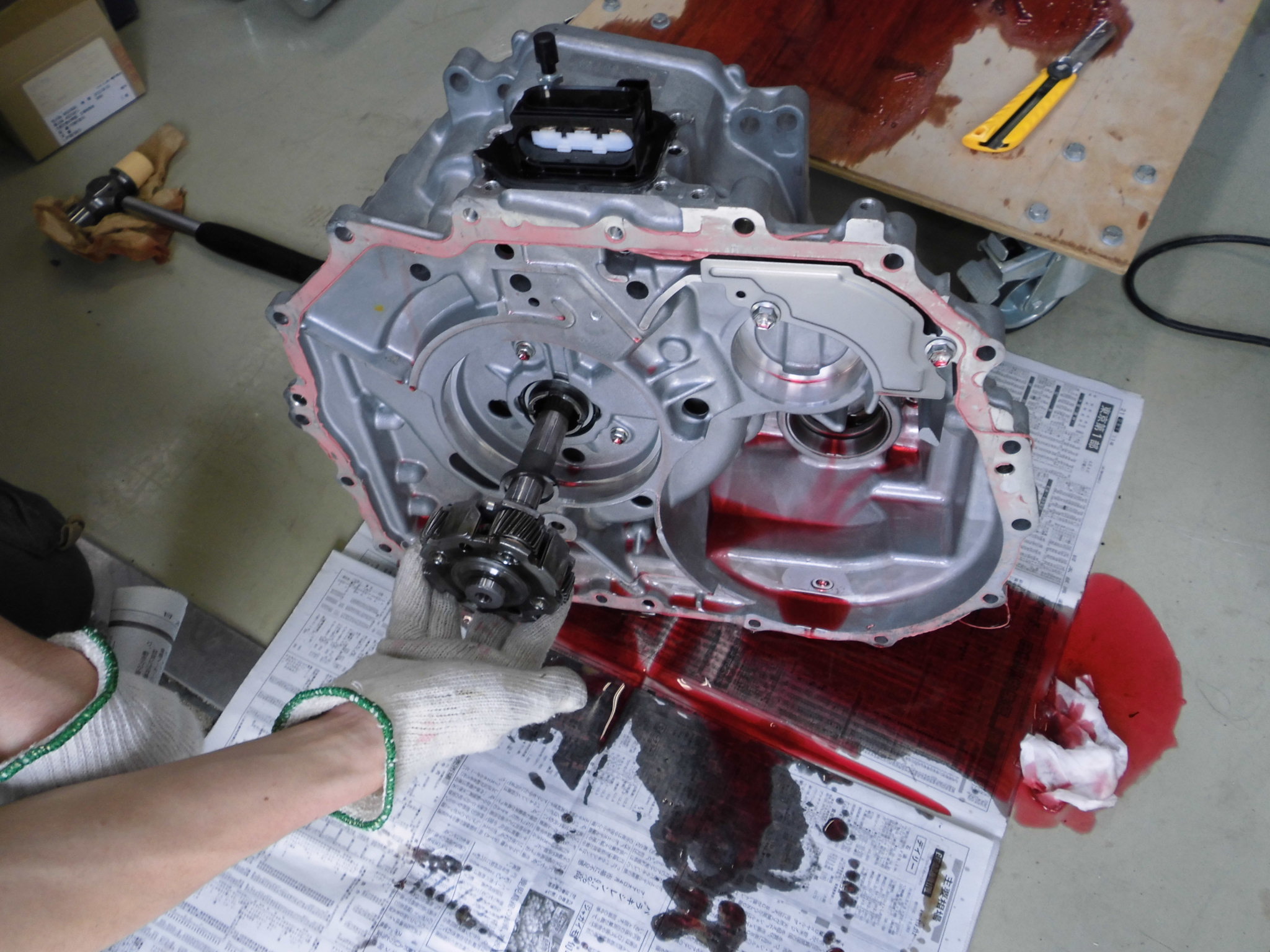

ギアが引っこ抜ける

またもや流血（オイル）

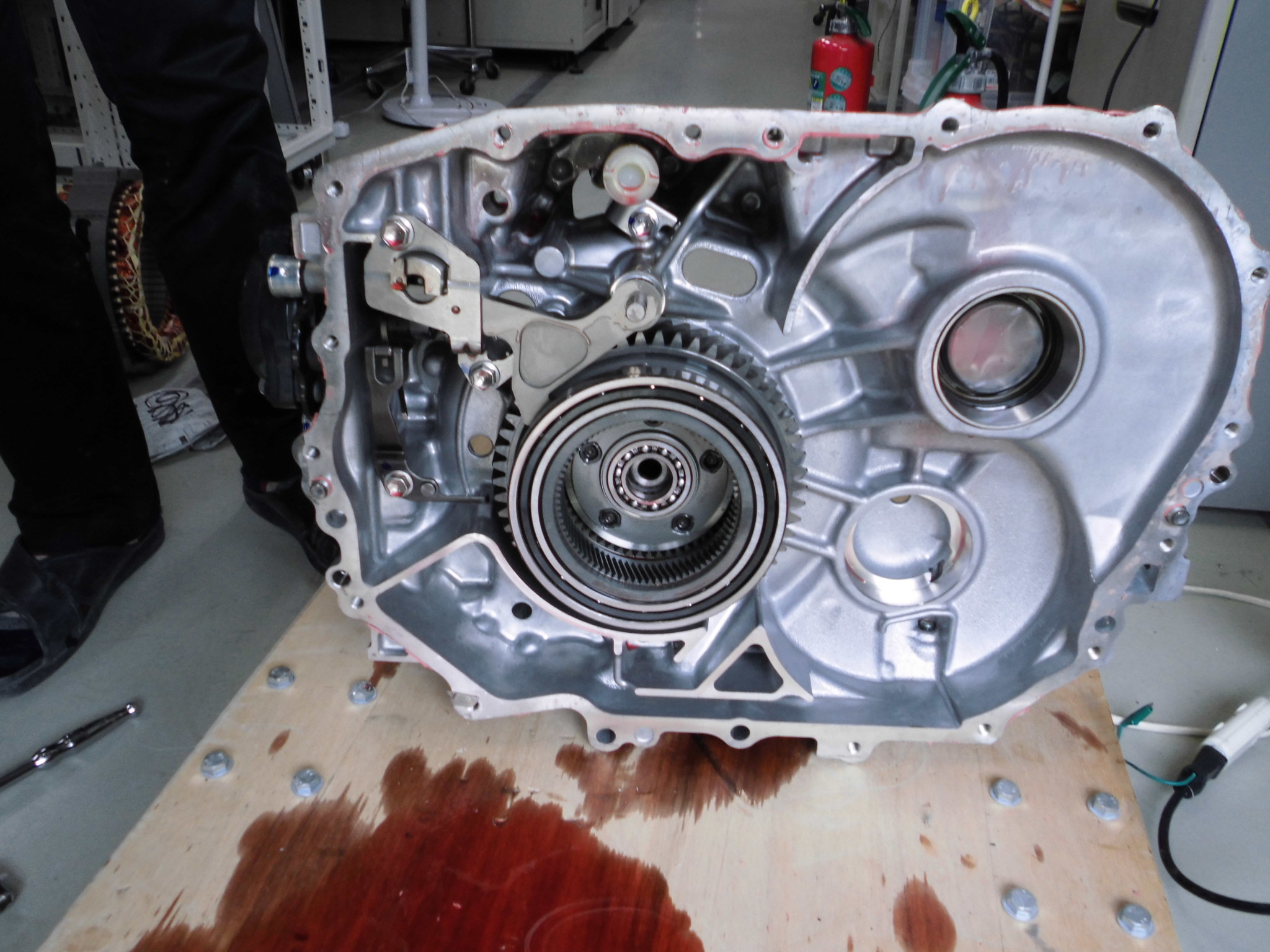

モータ側の様子

STEP3　機械的な要素を外す †

またもや流血（オイル）

STEP4　発電機とご対面 †

発電機側の殻を外すためカッターの刃を押し込む

大変手間がかかる作業ですが舟木先生に任せました

綺麗に取れましたー

発電機側殻内のねじ[13番]をとる

発電機側端子のねじ[14番]をとる

STEP5　天日干し †

参考資料 †

1.)http://www.marklines.com/ja/report/rep863_201004 2.)http://www.toyota.co.jp/jpn/tech/environment/technology_file/hybrid.html 3.)http://info.ornl.gov/sites/publications/files/Pub26762.pdf[注意pdf!]
